Cosa impedisce alla corrente di fuoriuscire attraverso gli avvolgimenti del motore?

All'interno di ogni motore elettrico, gli avvolgimenti di rame trasportano corrente. Si siedono all'interno di fessure d'acciaio. L'acciaio conduce l'elettricità. Il rame conduce l'elettricità. Se si toccano, perdite di corrente. Il motore in cortocircuito. Le prestazioni diminuiscono. Alla fine, il motore si guasta.

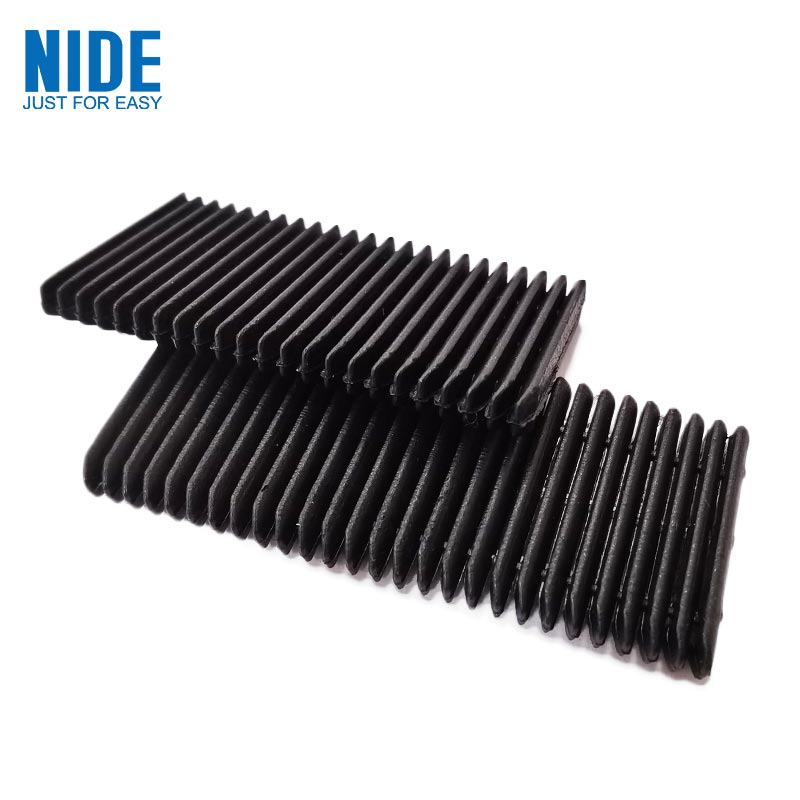

L'unica cosa che si frappone tra il rame e l'acciaio è un sottile foglio di materiale chiamatocarta isolante elettrica.

Non sembra molto. Una frazione di millimetro di spessore. Tagliare in forme precise. Inserito nella fessura prima che entrino gli avvolgimenti. Ma senza di esso il motore non funziona.

Cosa fa realmente la carta isolante

Il nucleo dello statore è costituito da lamierini di acciaio impilati. Le fessure sono perforate in essi. L'ingegnere inserisce un pezzo di carta isolante in ciascuna fessura, piegato per rivestire le pareti. Quindi entrano gli avvolgimenti. Quindi il cuneo della fessura chiude l'apertura.

Il giornale ha tre lavori. Innanzitutto, l'isolamento elettrico: impedisce alla corrente di passare dal rame all'acciaio. In secondo luogo, la protezione meccanica: ammortizza gli avvolgimenti contro i bordi duri delle lamiere di acciaio. In terzo luogo, la gestione termica: alcuni gradi aiutano a condurre il calore lontano dagli avvolgimenti.

Se la carta si guasta in uno qualsiasi di questi, il motore si guasta.

Le famiglie dei materiali

Non tutta la carta isolante è uguale. Motori diversi necessitano di materiali diversi. La scelta dipende dalla temperatura, dalla tensione, dallo stress meccanico e dal costo.

La tabella seguente mostra i tipi più comuni utilizzati oggi nella produzione di motori.

DMD è il cavallo di battaglia. Copre la maggior parte dei motori standard a un costo ragionevole. NMN aggiunge resistenza meccanica. NHN aggiunge resistenza al calore. La carta aramidica aggiunge entrambi oltre a una rigidità dielettrica superiore. La pellicola in poliimmide è per spazi ristretti.

Comprensione delle classi di temperatura

Ogni materiale isolante ha una classificazione di temperatura. Questo non è marketing. È un limite testato.

Selezionare la classe sbagliata è un errore comune. Se il motore funziona a 140°C in continuo, la Classe B (130°C) non funzionerà. La classe F (155°C) è la scelta minima sicura.

Ma attenzione: la temperatura nominale si applica al funzionamento continuo. Le temperature massime potrebbero essere più elevate. I bravi ingegneri aggiungono margine. Un motore che funziona a 140°C continui dovrebbe ottenere un isolamento di Classe H, non solo di Classe F.

Parametri chiave: cosa significa effettivamente la scheda tecnica

Quandovalutare la carta isolante, contano diversi parametri tecnici. Ecco cosa significano.

Spessore.Misurato in millimetri. L'intervallo tipico è compreso tra 0,15 mm e 0,40 mm per i rivestimenti delle scanalature. La carta più spessa fornisce una maggiore rigidità dielettrica e una migliore protezione meccanica. La carta più sottile lascia più spazio al rame, aumentando la densità di potenza del motore. Il compromesso è il giudizio ingegneristico.

Rigidità dielettrica.Misurato in kilovolt per millimetro. Questo ti dice quanta tensione la carta può bloccare prima di rompersi. Un valore tipico per DMD è 5-8 kV per un foglio da 0,2 mm. Più alto è meglio è, ma il fabbisogno effettivo dipende dalla tensione del motore. Per un motore EV da 400 V, 3-5 kV sono adeguati. Per i sistemi a 800 V, 6-8 kV è più sicuro.

Resistenza alla trazione.Misurato in Newton per 15 mm di larghezza. Questo indica quanta forza di trazione può sopportare la carta prima di strapparsi. Importante perché la carta viene piegata e inserita dalla macchina. Lievi strappi della carta durante il montaggio. Seguono tempi di inattività.

Allungamento a rottura.Percentuale di allungamento prima dello strappo. La carta che si allunga del 10-15% è più tollerante durante la piegatura. La carta fragile si incrina negli angoli acuti.

Resistenza allo strappo dei bordi.Misurato in Newton. La carta viene piegata. Le pieghe creano punti di stress. Se la resistenza allo strappo dei bordi è bassa, la carta si divide in corrispondenza della linea di piegatura durante l'inserimento.

Un buon fornitore fornisce questi numeri sul certificato del materiale. Un fornitore scadente afferma che "soddisfa gli standard del settore" senza fornire valori di prova effettivi.

Perché i motori EV sono diversi

I motori dei veicoli elettrici hanno cambiato il mercato della carta isolante. I requisiti sono più severi.

Temperature più elevate.I motori dei veicoli elettrici sono più caldi dei motori industriali. Il raffreddamento a liquido aiuta, ma gli hotspot raggiungono comunque i 160-180°C. I materiali di classe H (180°C) sono standard. Alcuni produttori stanno passando alla Classe C (220°C) per i progetti di prossima generazione.

Tensioni più elevate.I primi motori elettrici funzionavano a 300-400 V. I sistemi più recenti funzionano a 800 V. I prossimi sistemi funzioneranno a 1200 V o superiore. I requisiti di rigidità dielettrica sono raddoppiati. La carta che funziona per 400 V potrebbe non essere sicura per 800 V.

Esposizione al petrolio.Molti motori EV utilizzano olio per il raffreddamento e la lubrificazione. La carta isolante si trova in quell'olio. Alcuni materiali si gonfiano o si degradano nell'olio. Le carte a base di poliimmide funzionano bene. Le carte a base poliestere possono presentare limitazioni. Richiedere i dati dei test di compatibilità dell'olio.

Automazione.Le linee di produzione di motori elettrici funzionano ad alta velocità. La carta viene alimentata da rotoli, tagliata, piegata e inserita automaticamente. La coerenza dei materiali è importante. Una variazione di spessore di ±0,01 mm può inceppare un inseritore automatizzato.

Tre problemi reali che si verificano sulle linee di produzione

Le proprietà teoriche dei materiali sono una cosa. Ciò che effettivamente va storto in fabbrica è un altro.

Problema uno: la carta si strappa durante la piegatura.La macchina piega la carta a forma di U per allinearla alla fessura. Se la carta ha una bassa resistenza allo strappo sui bordi, si dividerà in corrispondenza della linea di piegatura. La linea si ferma. Un operatore rimuove l'inceppamento. La produzione riprende. Ciò accade decine di volte per turno con materiale scadente.

Problema due: le dimensioni della carta cambiano con l'umidità.La carta aramidica assorbe l'umidità dall'aria. In condizioni di elevata umidità, si espande. Con bassa umidità si restringe. La macchina è calibrata per una taglia. Quando la carta cambia dimensione, la forma piegata cambia. L'inserimento fallisce. I buoni fornitori spediscono la carta in imballaggi a prova di umidità. Le buone fabbriche lo immagazzinano in stanze climatizzate.

Problema tre: contaminazione dell'adesivo.Alcune carte isolanti hanno uno strato adesivo termoattivato su un lato. Dopo l'inserimento, la carta viene incollata a caldo alle pareti della fessura. Se l'adesivo fuoriesce durante lo stoccaggio o il trasferimento, si attacca alle guide della macchina. La polvere si accumula. Deriva dell'allineamento. La soluzione è una produzione pulita e liner adeguati.

Come specificare correttamente la carta isolante

Ecco un esempio di specifiche reali per un azionamento di trazione di un motore EV.

Invia questo a tre fornitori. Confronta i rapporti di prova forniti. Chiedi informazioni sulla variazione: da lotto a lotto, da rotolo a rotolo. Il fornitore che risponde con i dati è quello di cui fidarsi.

Sei domande che fanno gli acquirenti

Posso utilizzare la stessa carta isolante per tutti i miei motori?
Di solito non. Motori diversi funzionano a temperature e tensioni diverse. La standardizzazione su un materiale semplifica l'inventario ma costringe a utilizzare un materiale di qualità superiore rispetto a quella necessaria per alcuni motori, aumentando i costi. Oppure usi un materiale di qualità inferiore e rischi di fallire. Meglio qualificare due o tre materiali e abbinarli alle applicazioni.

Qual è la differenza tra NMN e NHN?
Lo strato intermedio. NMN utilizza pellicola di poliestere. NHN utilizza film di poliimmide. La poliimmide resiste a temperature più elevate. Per i motori che funzionano a temperature inferiori a 155°C, NMN va bene. Per 155-180°C, scegliere NHN. La differenza di costo è modesta.

Una carta più spessa significa sempre un migliore isolamento?
Non sempre. La rigidità dielettrica aumenta con lo spessore, ma l'adattamento meccanico diventa più difficile. La carta spessa occupa spazio all'interno dello slot. Quello spazio avrebbe potuto contenere più rame. I progettisti di motori compensano lo spessore dell'isolamento con il riempimento in rame. La carta più sottile consente più rame e maggiore potenza, ma richiede un migliore controllo del processo.

Qual è la durata di conservazione della carta isolante?
Dipende dalle condizioni di conservazione. Nella confezione originale, la carta aramidica climatizzata dura anni. I materiali a base di poliestere possono degradarsi più velocemente. I rischi principali sono l'assorbimento di umidità e l'invecchiamento dell'adesivo. Se la carta è stata conservata per più di due anni, testare un campione prima dell'uso.

Come faccio a sapere se la documentazione di un fornitore è coerente?
Richiedere i dati Cpk sullo spessore. Un Cpk pari o superiore a 1,33 indica che il processo è capace. Richiedi anche rapporti sui test batch-to-batch. Se un fornitore non può produrli, non controlla il proprio processo.

La carta isolante può essere riciclata?
La maggior parte è termoindurente o termoplastica ad alte prestazioni. Riciclare è difficile. Alcune carte aramidiche possono essere riciclate, ma il processo non è ampiamente disponibile. L’attenzione del settore è rivolta alla riduzione degli sprechi durante il taglio e l’inserimento, non al riciclaggio post-consumo.

Una nota sulla compatibilità con gli slot wedge

Carta isolanteallinea le pareti della fessura. Il cuneo della fessura chiude l'apertura. Devono lavorare insieme.

Il cuneo preme contro la carta in corrispondenza dell'apertura della fessura. Se la carta è troppo morbida, il cuneo la conficcherà. Se la carta è troppo fragile, si spezzerà nel punto di contatto del cuneo.

Per i motori EV, molti ingegneri accoppiano carta aramidica con cunei in aramide. Stessa famiglia di materiali, dilatazione termica e comportamento meccanico simili. Per i motori generali, la carta DMD con cunei in fibra di vetro è una combinazione collaudata.

Quando si ordina da un fornitore, specificare entrambi gli articoli insieme. Il fornitore può quindi abbinare i sistemi di materiali.
