Perché un commutatore per utensili elettrici è così importante per le prestazioni del motore e la durata dell'utensile?

A commutatore per utensili elettriciè un componente fondamentale dei motori CC con spazzole che determina direttamente l'efficienza con cui l'energia elettrica viene convertita in movimento meccanico. Controlla la commutazione della direzione della corrente, stabilizza l'uscita della coppia e garantisce una rotazione coerente del motore sotto carico. Negli utensili elettrici industriali e di consumo come trapani, smerigliatrici, seghe e utensili a percussione, il commutatore svolge un ruolo decisivo nella stabilità delle prestazioni, nella durata e nella sicurezza. Questo articolo fornisce una profonda conoscenza tecnica e pratica dei commutatori per utensili elettrici, inclusi principi di funzionamento, selezione dei materiali, precisione di produzione, fattori di prestazione, metodi di risoluzione dei problemi e applicazioni industriali. È progettato per ingegneri, specialisti di approvvigionamento e produttori che cercano soluzioni affidabili per componenti di motori.

Sommario

• 1. Cos'è esattamente un commutatore per utensili elettrici?
• 2. Come funziona un commutatore all'interno del motore di un utensile elettrico?
• 3. Quali materiali vengono utilizzati nei commutatori ad alte prestazioni?
• 4. Come viene prodotto con precisione un commutatore?
• 5. Quali fattori influenzano le prestazioni e la durata della vita del commutatore?
• 6. Quali problemi si verificano comunemente e come possono essere risolti?
• 7. Come scegliere il commutatore giusto per gli utensili elettrici?

1. Cos'è esattamente un commutatore per utensili elettrici?

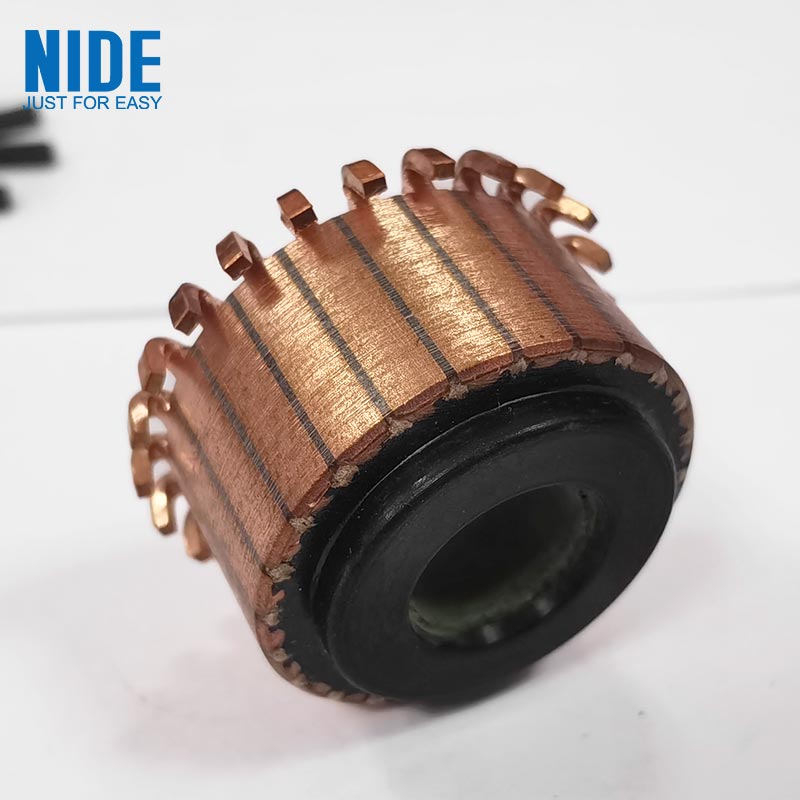

Un commutatore per utensili elettrici è un interruttore elettrico rotante meccanico utilizzato nei motori CC con spazzole per invertire periodicamente la direzione della corrente negli avvolgimenti del rotore. Questa commutazione controllata consente un movimento rotatorio continuo, essenziale per il funzionamento degli elettroutensili.

Nelle applicazioni pratiche, il commutatore è direttamente responsabile di garantire che strumenti come trapani elettrici, smerigliatrici angolari, seghe circolari e lucidatrici mantengano una coppia stabile. Senza di esso, il motore non riuscirebbe a produrre una rotazione continua, con conseguente strumenti inefficienti o non funzionali.

Poiché gli utensili elettrici spesso funzionano in condizioni di carico elevato, vibrazioni e calore, il commutatore deve essere progettato con elevata precisione e durata per garantire prestazioni costanti e una lunga durata.

2. Come funziona un commutatore all'interno del motore di un utensile elettrico?

Il principio di funzionamento di un commutatore si basa sulla rotazione meccanica sincronizzata e sulla commutazione elettrica. Mentre l'albero del motore ruota, le spazzole di carbone mantengono il contatto scorrevole con le barre di rame segmentate sulla superficie del commutatore. Questo contatto inverte la direzione della corrente negli avvolgimenti dell'indotto a intervalli precisi.

Questo processo garantisce che le forze magnetiche all'interno del motore generino continuamente coppia nella stessa direzione di rotazione. Senza questo meccanismo di commutazione, il motore si fermerebbe o oscillerebbe invece di ruotare in modo fluido.

• Funzione di commutazione corrente:Inverte la corrente negli avvolgimenti per mantenere la rotazione continua
• Sistema di contatto con spazzole:Trasferisce l'energia elettrica tra parti fisse e rotanti
• Soppressione dell'arco:Riduce le scintille elettriche durante la commutazione
• Stabilizzazione della coppia:Garantisce un rendimento regolare sotto carichi variabili

Negli utensili elettrici ad alta velocità, questa commutazione avviene migliaia di volte al minuto, il che significa che il commutatore deve essere estremamente resistente all'usura e al calore.

3. Quali materiali vengono utilizzati nei commutatori ad alte prestazioni?

La selezione del materiale è uno dei fattori più importanti che determinano le prestazioni del commutatore. I commutatori di alta qualità si basano su una combinazione di metalli conduttivi, materiali isolanti e rinforzi strutturali.

La combinazione di rame e mica è particolarmente critica perché bilancia conduttività e isolamento. Una scelta inadeguata dei materiali può portare al surriscaldamento, alla formazione di scintille e al guasto prematuro degli utensili elettrici.

4. Come viene prodotto con precisione un commutatore?

Il processo di fabbricazione di acommutatore per utensili elettricirichiede un’ingegneria di alta precisione per garantire la stabilità elettrica e l’equilibrio meccanico. Anche le deviazioni microscopiche possono influenzare le prestazioni.

1. Preparazione del materiale:Le lastre di rame e mica industriale ad alta purezza vengono selezionate e controllate.
2. Formazione del segmento:Il rame è stampato e modellato in precisi segmenti del commutatore.
3. Assemblea dell'isolamento:Tra ciascun segmento di rame vengono inseriti fogli di mica.
4. Stampaggio ad alta pressione:I componenti sono compressi per garantire uno stretto legame strutturale.
5. Tornitura di precisione CNC:Garantisce perfetta geometria circolare ed equilibrio.
6. Finitura superficiale:La lucidatura riduce l'attrito e migliora il contatto della spazzola.
7. Test e ispezione:Vengono condotti test sulle prestazioni elettriche, termiche e meccaniche.

I produttori avanzati eseguono anche test di bilanciamento dinamico e simulazioni di rotazione ad alta velocità per garantire l'affidabilità nelle applicazioni degli utensili nel mondo reale.

5. Quali fattori influenzano le prestazioni e la durata della vita del commutatore?

Le prestazioni e la durata di un commutatore sono influenzate da molteplici fattori operativi e di progettazione. Comprendere questi fattori è essenziale per ottimizzare l’efficienza del motore.

• Resistenza termica:Le alte temperature possono deformare i materiali e ridurne la durata
• Conduttività elettrica:Determina l'efficienza energetica e la generazione di calore
• Equilibrio meccanico:Influisce su vibrazioni, rumore e tasso di usura
• Qualità del contatto della spazzola:Influisce direttamente sulla scintilla e sulla stabilità
• Carico operativo:Il sovraccarico continuo accelera l'usura

Una corretta ottimizzazione della progettazione e pratiche di manutenzione possono estendere significativamente la durata del commutatore e migliorare l'efficienza complessiva dell'utensile elettrico.

6. Quali problemi si verificano comunemente e come possono essere risolti?

Nonostante la produzione avanzata, i commutatori potrebbero ancora presentare problemi operativi dovuti a usura, contaminazione o utilizzo improprio.

• Scintilla:Causato da uno scarso contatto della spazzola, polvere o ruvidità della superficie
• Usura irregolare:Deriva da uno squilibrio o da una pressione incoerente della spazzola
• Surriscaldamento:Causato da sovraccarico o raffreddamento insufficiente
• Ripartizione dell'isolamento:A causa dell'invecchiamento, dell'umidità o della contaminazione
• Rumore di vibrazione:Causato da uno squilibrio meccanico nel sistema del rotore

Le soluzioni includono il rifacimento della superficie, la sostituzione delle spazzole, la regolazione del carico, la pulizia e, nei casi più gravi, la sostituzione completa del commutatore.

7. Come scegliere il commutatore giusto per gli utensili elettrici?

La scelta del commutatore giusto richiede un'attenta valutazione delle specifiche tecniche, dell'ambiente applicativo e degli standard di qualità.

• Controllare la purezza del rame per l'efficienza della conduttività
• Verificare la qualità dell'isolamento in mica per la resistenza al calore
• Garantire la compatibilità con i requisiti di velocità e coppia del motore
• Valutare la precisione della produzione e la qualità del bilanciamento
• Confermare l'affidabilità dei fornitori e gli standard di certificazione

Gli utenti industriali dovrebbero dare priorità ai fornitori con forti capacità ingegneristiche e sistemi di controllo qualità coerenti.

FAQ (domande frequenti)

Conclusione

ILcommutatore per utensili elettriciè un componente critico che determina l'efficienza, la stabilità e la durata del motore. Un design di alta qualità, una produzione precisa e una manutenzione adeguata sono essenziali per garantire prestazioni a lungo termine in applicazioni impegnative.

Per richieste, ordini all'ingrosso o consulenza tecnica, non esitate a farlocontattacioggi e ottieni il supporto di esperti per le tue soluzioni di commutatori per utensili elettrici.
